400 мм
Внешний диаметр трубы
Запросить расчёт Ø 400 ↗ОТДЕЛЬНОЕ НАПРАВЛЕНИЕ · АБАКАН
Понтоны из
гофрированной трубы
Изготавливаем понтоны с внешним диаметром трубы 400, 500 и 575 мм. Обсудим длину, количество и исполнение для вашего проекта на воде.
Обсудить изготовление ↗Стоимость рассчитываем после согласования размеров и задачи.
НАШИ ИЗДЕЛИЯ
Понтоны в производстве
Фотографии изделий «Келена». Для удобства просмотра подготовили обработанные версии; у каждого кадра можно открыть исходный снимок.

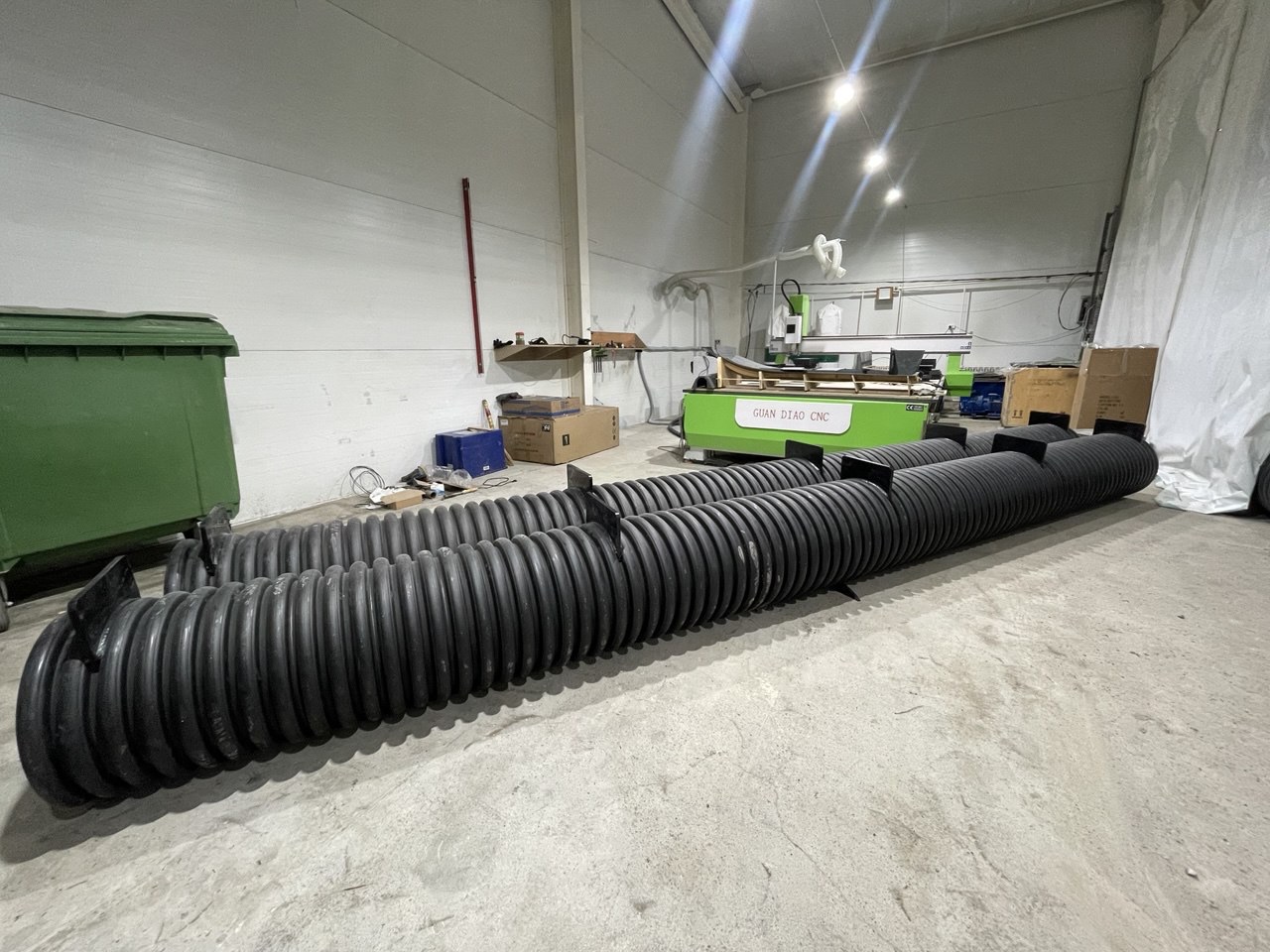

Гофрированные понтоны в процессе производства
Общий вид пары понтонов с крепёжными площадками. Свет и фон обработаны с помощью ИИ.
Открыть исходный снимок ↗

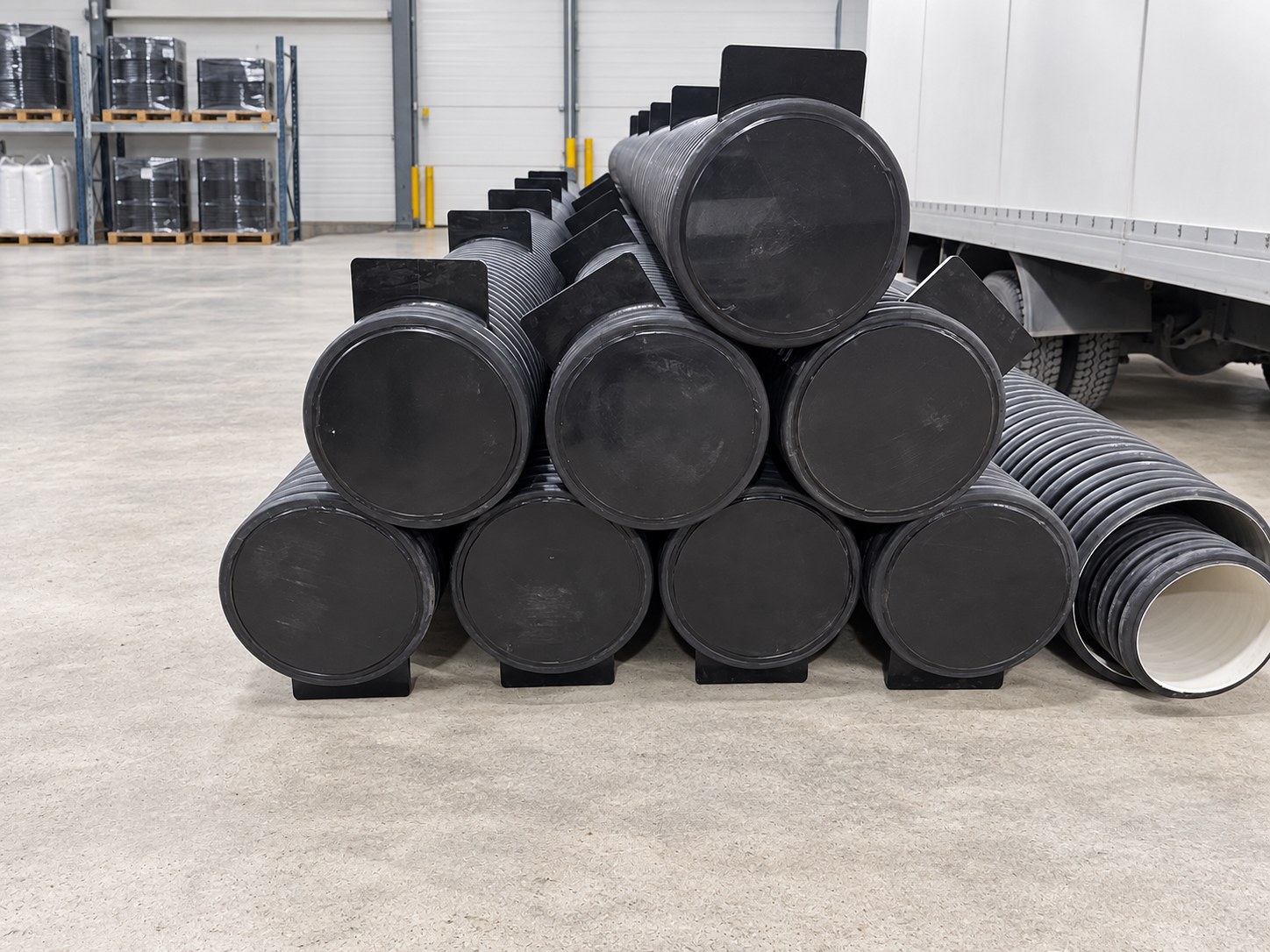

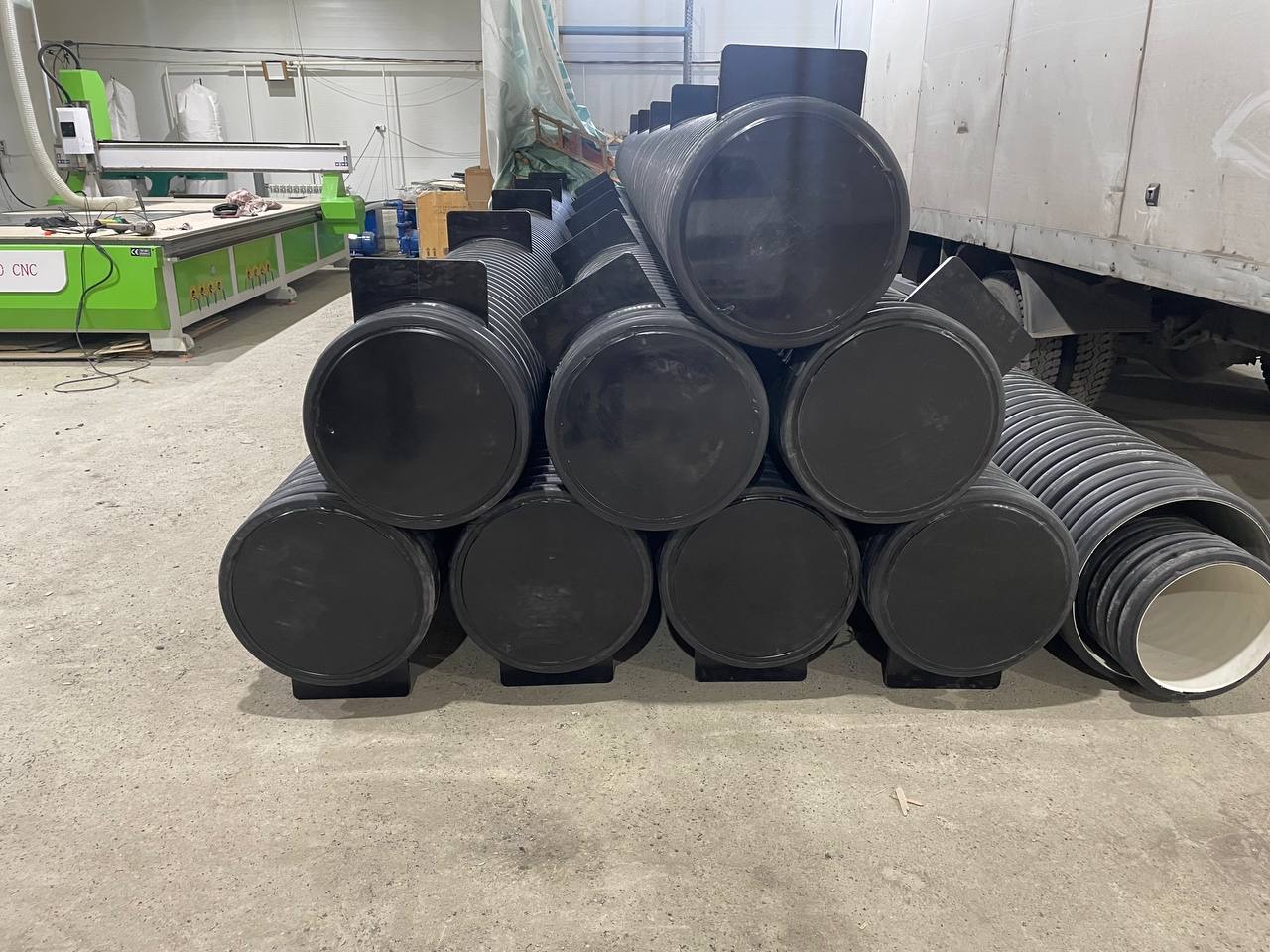

Партия понтонов с закрытыми торцами
Понтоны перед дальнейшей комплектацией. Фон заменён с помощью ИИ; исходный снимок доступен ниже.
Открыть исходный снимок ↗

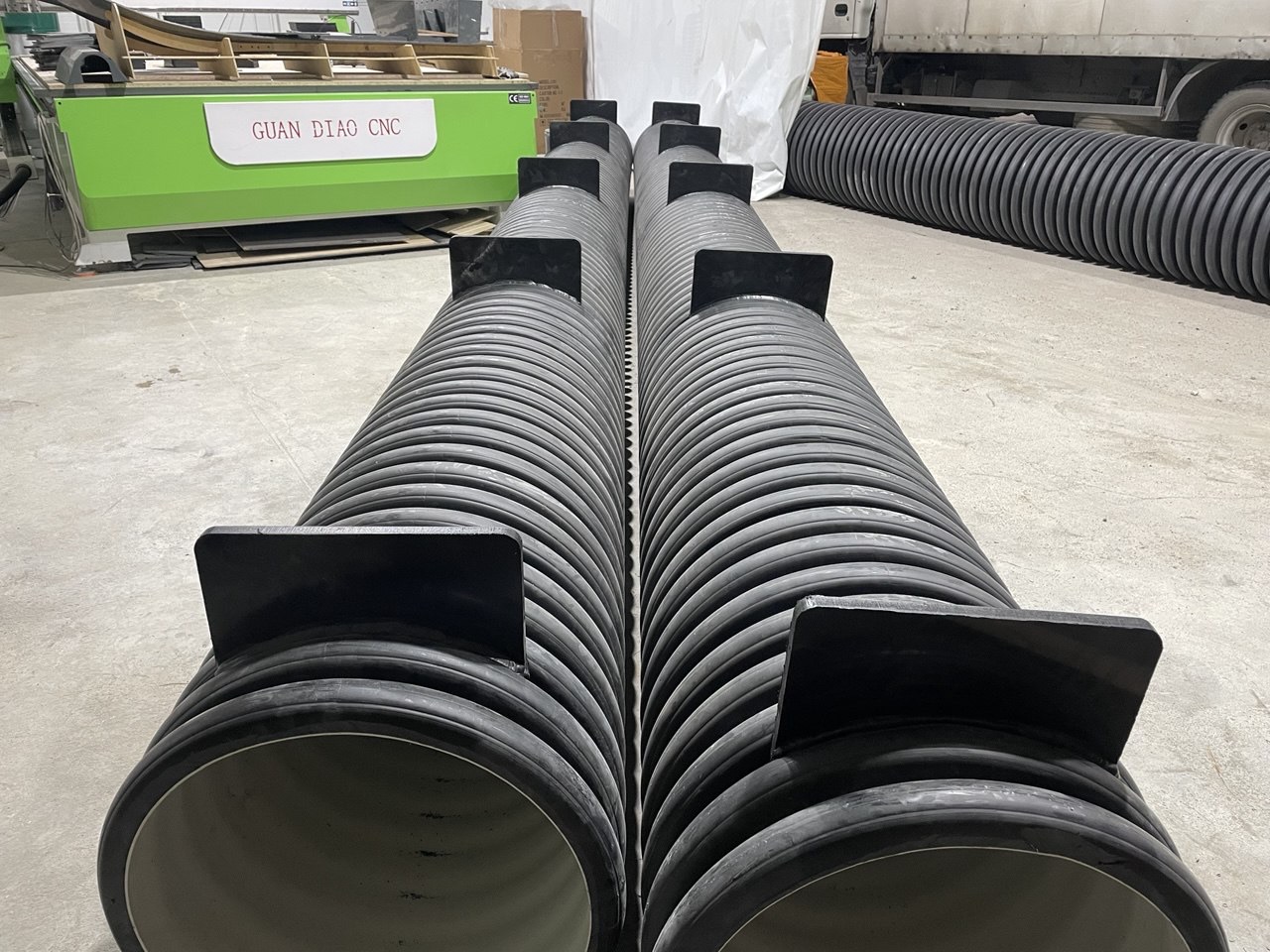

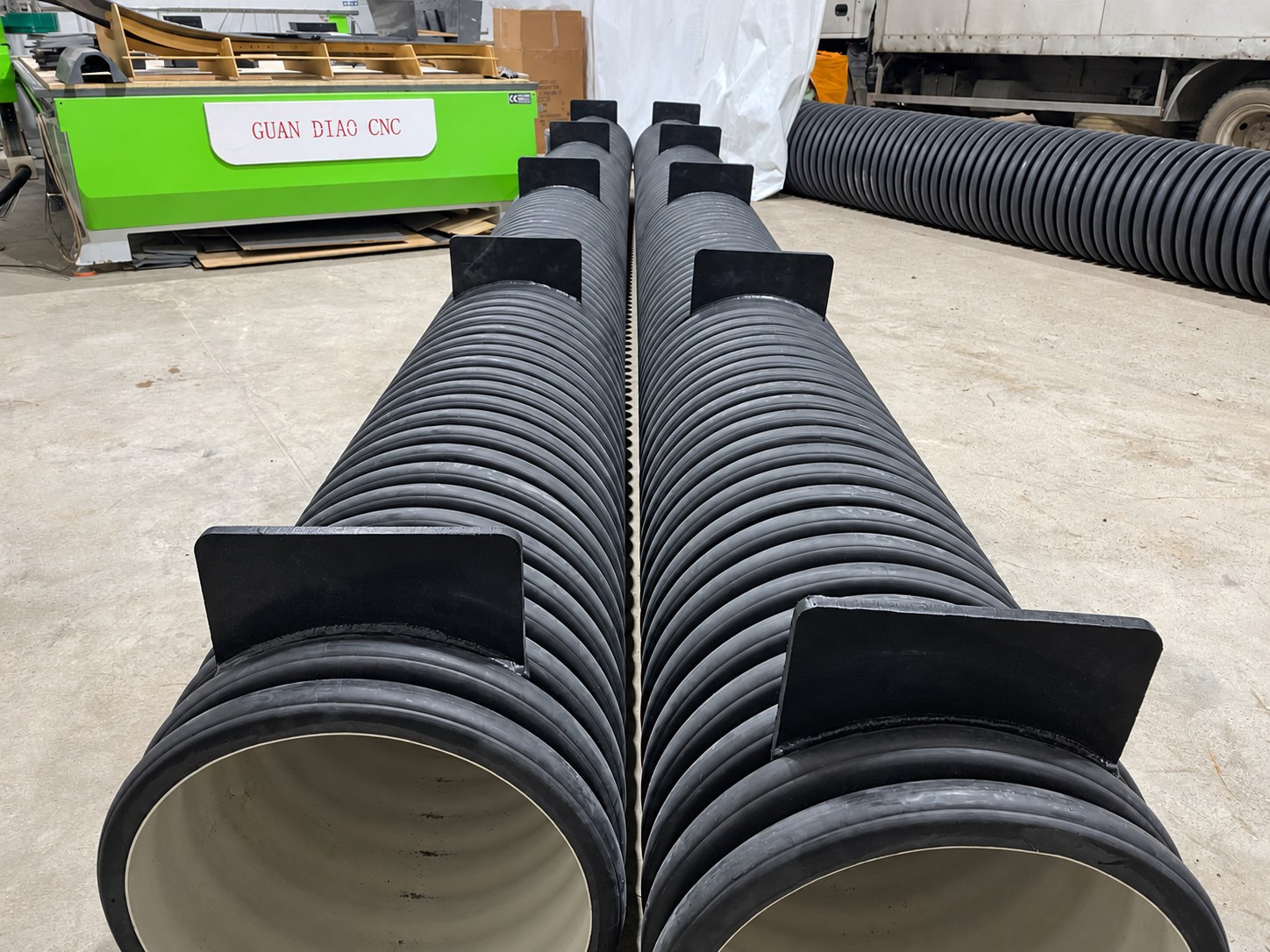

Гофра и крепёжные площадки крупным планом
Изделия в процессе изготовления, до закрытия торцов. Освещение обработано с помощью ИИ.
Открыть исходный снимок ↗

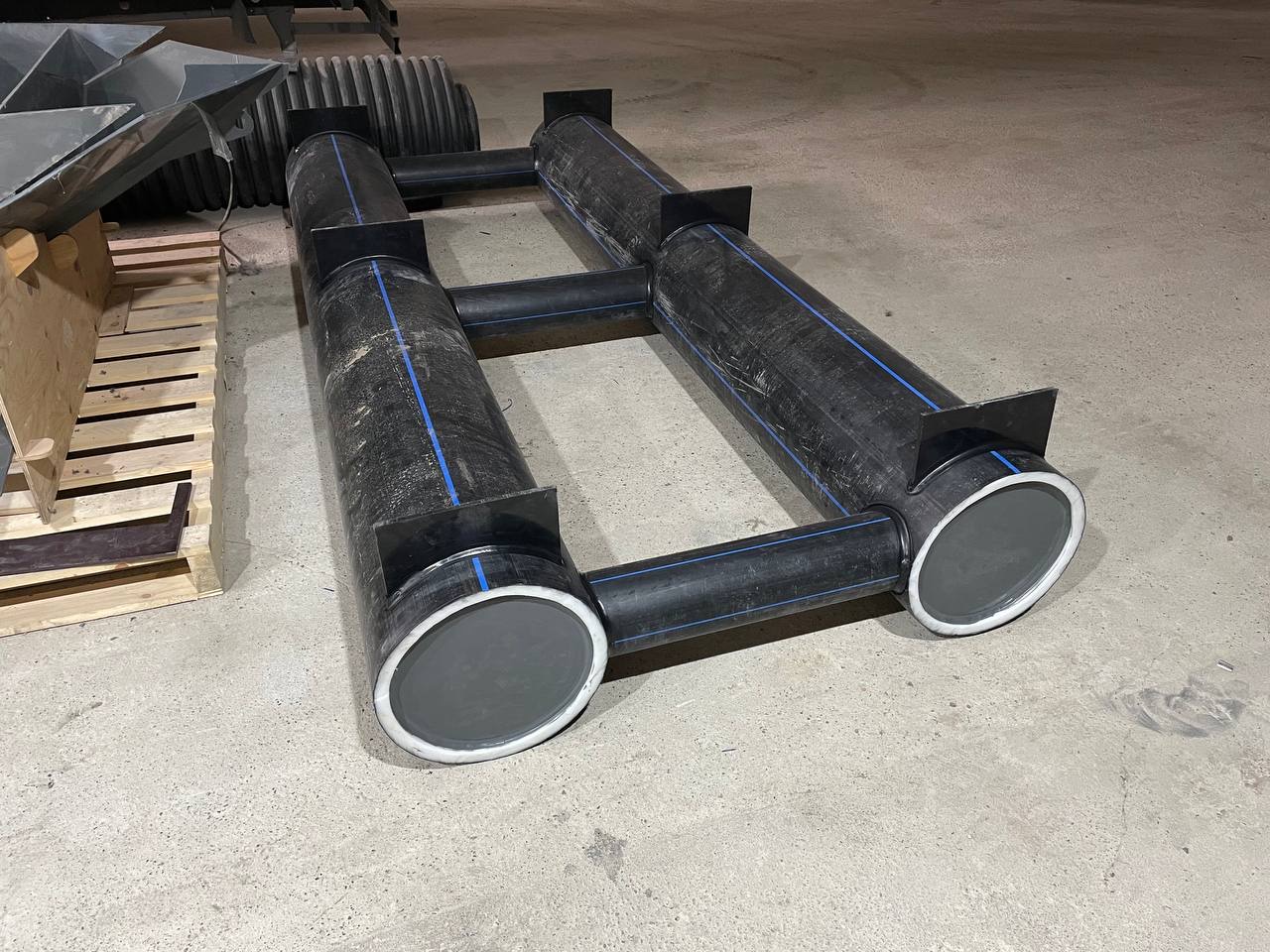

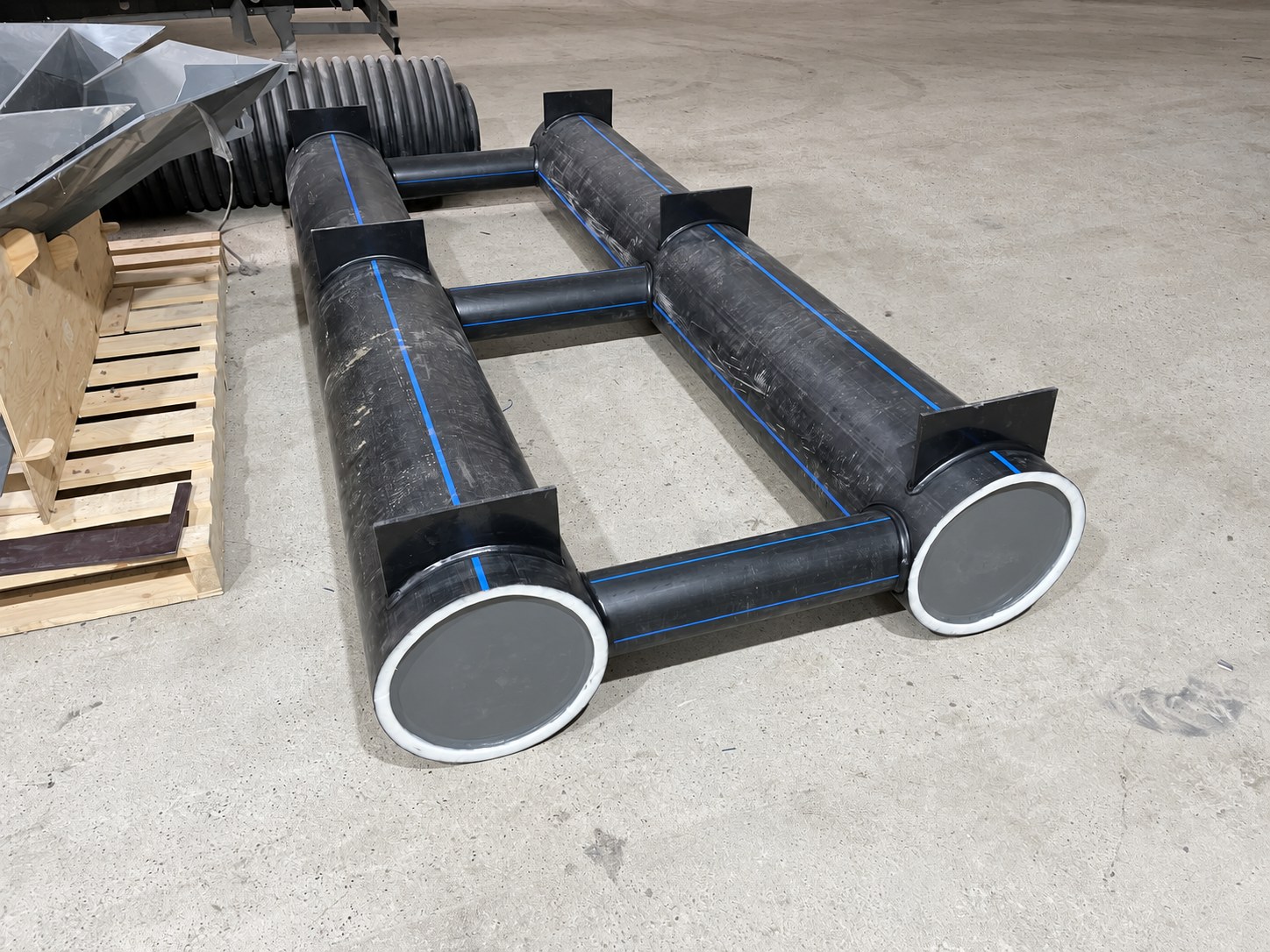

Отдельный пример: конструкция из гладких труб
На этом фото гладкие, а не гофрированные трубы. Исполнение и размеры обсуждаются отдельно. Освещение обработано с помощью ИИ.
Открыть исходный снимок ↗РАЗМЕРЫ ТРУБЫ
400, 500 или 575 мм
Все размеры ниже — внешний диаметр, измеренный по наружной поверхности трубы. Длину каждого понтона и количество изделий уточняем отдельно.
500 мм
Внешний диаметр трубы
Запросить расчёт Ø 500 ↗575 мм
Внешний диаметр трубы
Запросить расчёт Ø 575 ↗РАЗМЕРЫ И НАГРУЗКИ

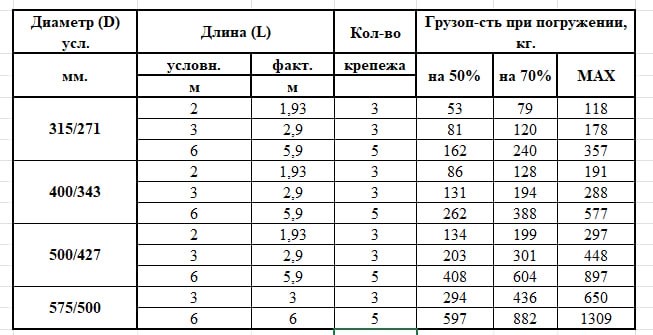

Таблица нагрузок на понтоны
Нагрузки указаны на один понтон из гофрированной трубы с внешним диаметром 400, 500 и 575 мм. Обозначения диаметра, условная и фактическая длина приведены по исходной таблице.
На небольшом экране таблицу можно прокрутить по горизонтали.
| Диаметр D, мм (обозначение) | Длина условная, м | Длина фактическая, м | Количество креплений | При погружении 50%, кг | При погружении 70%, кг | Полное погружение (MAX), кг |
|---|---|---|---|---|---|---|
| 400/343 | 2 | 1,93 | 3 | 86 | 128 | 191 |
| 400/343 | 3 | 2,9 | 3 | 131 | 194 | 288 |
| 400/343 | 6 | 5,9 | 5 | 262 | 388 | 577 |
| 500/427 | 2 | 1,93 | 3 | 134 | 199 | 297 |
| 500/427 | 3 | 2,9 | 3 | 203 | 301 | 448 |
| 500/427 | 6 | 5,9 | 5 | 408 | 604 | 897 |
| 575/500 | 3 | 3 | 3 | 294 | 436 | 650 |
| 575/500 | 6 | 6 | 5 | 597 | 882 | 1309 |
MAX — полное погружение понтона, а не рекомендуемая рабочая загрузка. Допустимую нагрузку готовой конструкции и условия эксплуатации согласуйте при заказе: они зависят также от количества понтонов, массы конструкции и запаса плавучести.
Открыть исходную таблицу нагрузок ↗Для расчёта заказа сообщите назначение конструкции, диаметр, длину и количество понтонов, а также предполагаемую нагрузку.
Что обсудить перед изготовлением
- Ваш проект. Для чего нужны понтоны и на каком водоёме они будут использоваться.
- Размеры и нагрузка. Внешний диаметр, длина, количество и планируемая загрузка.
- Условия заказа. Исполнение, стоимость, сроки и способ передачи изделий.
Частые вопросы
Это внутренний или внешний диаметр?
400, 500 и 575 мм — внешний диаметр гофрированной трубы. Эти размеры не обозначают внутренний проход трубы.
Как узнать стоимость понтона?
Сообщите диаметр, нужную длину и количество изделий. После уточнения исполнения подготовим расчёт. Цена лодок «Келена» к понтонам не относится.
Можно заказать отдельно от лодки?
Да. Изготовление понтонов — отдельное направление ООО «КЕЛЕНА». Покупать лодку для заказа понтонов не нужно.
